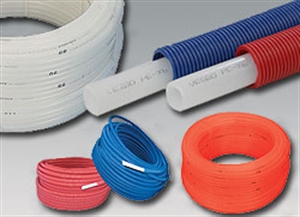

Ống nước VESBO PE-X
Vesbo PE-X ống được sản xuất qua hình thức liên kết với cấu trúc polyethylene cao phân tử tiên tiến mà làm cho họ giải pháp tốt nhất cho một loạt các ứng dụng vận chuyển chất lỏng trong hơn 20 năm. Những lợi thế của Vesbo PE-X trên nhựa khác và hệ thống đường ống kim loại, chẳng hạn như nhiệt độ hoạt động rất cao, không ăn mòn-, tính linh hoạt, cao hơn
ác động mạnh ở nhiệt độ thấp và tốc độ cài đặt, được coi là những lý do chính để được ưa thích bởi các kỹ sư cho các dự án dân cư và công nghiệp
Sản phẩm - PE-X Vesbo
| Vật lý và cơ khí Properties |
Giá trị |
Đơn vị |
Phương pháp thử |
| Mật độ |
0,94 |
g / cm 3 |
DIN 53 497 |
| Hệ số giãn nở nhiệt tuyến tính (0 o C – 70 o C) |
2.10 -4 |
K -1 |
DIN 53 752 |
| Độ dẫn nhiệt |
0,41 |
WK -1 m -1. |
DIN 52 612 Phần 1 |
| Mô-đun đàn hồi |
600 |
N / mm 2 |
DIN 53 482 |
| Bề mặt kháng |
> 10 12 |
W |
DIN 53 482 |
| Cơ Properties Độ bền kéo giãn dài đứt |
20
400 |
MPa% |
ASTM D-638 |
| Tác động mạnh |
Không phá vỡ |
mJmm -2 |
DIN 53 453 |
| Mức độ liên kết chéo |
60-65 |
% |
DIN 16 892 |
PE-XB (hydrosilicon crosslinked PE-X) và PE-XC (tia điện tử crosslinked PE-X) là hai loại chương trình cung cấp cho sự lựa chọn của khách hàng.
Hành vi của Vesbo PE-X Theo DIN 16 892 Trong dài hạn Nhấn mạnh
Các dịch vụ đời sống của Vesbo PE-X phụ thuộc vào sự căng thẳng nội bộ vòng qua đề thời gian để nhiệt độ. Stress Hoop được đưa ra như sau:
Áp suất cho phép điều hành
Dịch vụ Dự Life
Bảng sau đây cung cấp thêm thông tin chi tiết liên quan đến áp lực cho phép của nhiệt độ khác nhau. Những giá trị này xuất phát từ biểu đồ và công thức hoop stress. Dưới áp lực và điều kiện lao động bình thường, tuổi thọ trung bình của Vesbo PE-X ống được dự báo là 50 năm hoặc nhiều hơn. Một PN 20 nước nóng đường ống, vận chuyển nước ở nhiệt độ 95 o C có thể kéo dài hơn 50 năm trong điều kiện bình thường với một áp lực điều hành là 8,2 Bars.
Cho phép làm việc áp lực của Vesbo PE-X ống (DIN 16893)
| Nhiệt độ (o C) |
Năm phục vụ |
| Áp lực (Bar) |
| PN 12,5 |
PN 20 | |
| 20 |
1 |
|
|
10 |
|
|
50 |
|
| 40 |
1 |
|
|
10 |
|
|
50 |
|
| 60 |
1 |
|
|
10 |
|
|
50 |
|
| 95 |
1 |
|
|
10 |
|
|
50 |
|
Trong trường hợp như
Một PN 12.5, nước nóng đường ống, vận chuyển nước ở nhiệt độ 60 o C có thể kéo dài hơn 50 năm trong điều kiện bình thường với một áp suất vận hành của 8,1 Bars.
Phạm vi sản phẩm
| PN 12,5 (DIN 16893) |
| Kích thước (mm) |
Độ dày (mm) |
ID (mm) |
Trọng lượng (kg / m) |
| 16 |
1,8 |
12,4 |
0,083 |
| 20 |
19 |
16,2 |
0,111 |
| 25 |
2,3 |
20,4 |
0,169 |
| 32 |
2,9 |
26,2 |
0,268 | |
| PN 20 (DIN 16893) |
| Kích thước (mm) |
Độ dày (mm) |
ID (mm) |
Trọng lượng (kg / m) |
| 16 |
2,2 |
11,6 |
0,098 |
| 20 |
2,8 |
14,4 |
0,153 |
| 25 |
3,5 |
18,0 |
0,238 |
| 32 |
4,4 |
23,2 |
0,382 | |
Mở rộng tuyến tính
Đối với vận tải của nước nóng, giống như tất cả các đường ống kim loại hoặc nhựa, chúng ta phải đối phó với việc mở rộng tuyến tính của nó.
Có hệ số là mở rộng tuyến tính cho Vesbo PE-X ống là 2,10 -4 (K -1)
Bằng cách tính toán công thức:
r I = μ x L x r t
| Trong đó: |
r I = |
mở rộng tuyến tính, mm |
|
μ = |
coeff.of tuyến tính mở rộng, không đổi
Đối với Vesbo PE-X ống 0,20 mm / mK |
|
L = |
chiều dài đường ống, m |
|
r t = |
nhiệt độ khác biệt giữa nước bình thường
nhiệt độ và điều hành mong muốn nóng
Nhiệt độ nước, K | |
Ví dụ
Ống có chiều dài 1,5 m nước lạnh nhiệt độ bình thường là 25 o C và nước nóng từ máy nước nóng được thiết lập ở 60 o C. |
r I = μ L x r t
= 0,20 x 1,5 x 35
mở rộng tuyến tính là 7,88 ~ 8 mm |
Khu vực ứng dụng
1.Sanitary ứng dụng
a.Installation thu bằng cách sử dụng: Phương pháp cài đặt cho phép thợ sửa ống nước để đặt ống dẫn từ các bộ thu trực tiếp đến các điểm tiêu thụ. Số lượng các phụ kiện được sử dụng là giảm thiểu, như là kết quả của thời gian lắp đặt ngắn hơn và chi phí phụ kiện được hạ xuống.
b.Installation thu mà không sử dụng: Phương pháp này được ưa thích để tiết kiệm không gian từ các điểm thu. Phần T được sử dụng để chi nhánh đi. Chiều dài của đường ống được sử dụng trong hệ thống được giảm thiểu thông qua loại hình này cài đặt.
2.Underfloor thống sưởi ấm
3.Radiator thống sưởi ấm
